產品概述：
光學指紋模塊集成了光路和指紋處理部分的一體化指紋處理模塊，具有功耗低、接口簡單的特點，可靠性高、識別速度快、干濕手指適應性好，指紋搜索速度快。指紋圖像讀取時，對干濕手指都有靈敏的反應和判斷，獲得最佳的成像質量，適用人群廣泛。
也可定制自學習適應功能，根據使用者的習慣、氣候等的變化自動調整參數，做到更好的匹配。
具備自學習功能，指紋識別過程中，提取新的指紋特征值識別成功后將該特征值融合到之前的指紋特征中，實際使用過程中越用越好用。
光學指紋模塊通訊接口為USB和UART兩種通信接口, 本模塊作為從設備，由主設備發送相關命令對其進行控制。
|
類別 |
參數 |
Min |
Typical |
Max |
備注 |
||
|
模塊尺寸 |
長 |
|
88.3 |
|
|
||
|
寬 |
|
40.3 |
|
|
|||
|
高 |
|
47 |
|
|
|||
|
傳感器 |
采集窗口 |
長 |
|
19.5 |
|
|
|
|
寬 |
|
17.5 |
|
|
|||
|
有效像素 |
|
水平230*垂直260 |
|
|
|||
|
分辨率 |
|
500*500 |
|
|
|||
|
背光顏色 |
|
翠綠 |
|
|
|||
|
算法 |
整體識別時間 |
|
<1 |
|
|
||
|
搜索時間 |
|
<0.5 |
|
|
|||
|
存儲容量(枚) |
0 |
|
300 |
|
|||
|
認假率 |
|
<0.001% |
|
|
|||
|
據真率 |
|
<1% |
|
|
|||
|
通訊接口 |
UART |
波特率bps |
|
57600 |
|
|
|
|
數據位 |
|
8 |
|
|
|||
|
停止位 |
|
2 |
|
|
|||
|
校驗位 |
|
None |
|
|
|||
|
USB |
|
2.0FS |
|
2.0全速 |
|||
|
電氣參數 |
電壓(V) |
|
5或3.3V |
5.5 |
|
||
|
待機電流(uA) |
|
|
|
|
|||
|
工作電流(mA) |
|
60 |
80 |
|
|||
|
工作環境 |
溫度(℃) |
-20 |
|
60 |
|
||
|
濕度(℃) |
40％RH |
|
85％RH |
無凝露 |
|||
硬件接口：

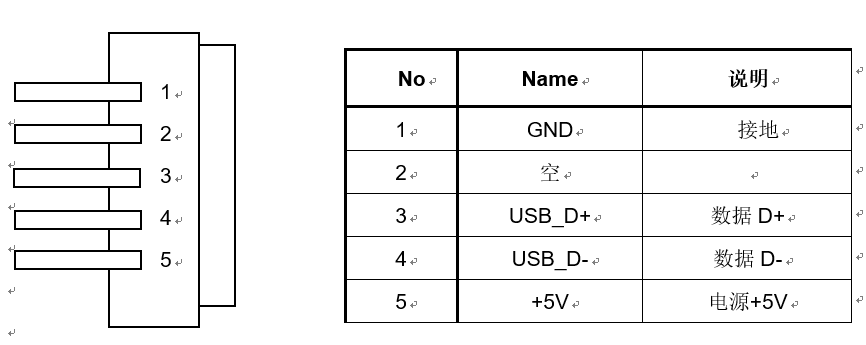

USB 接口

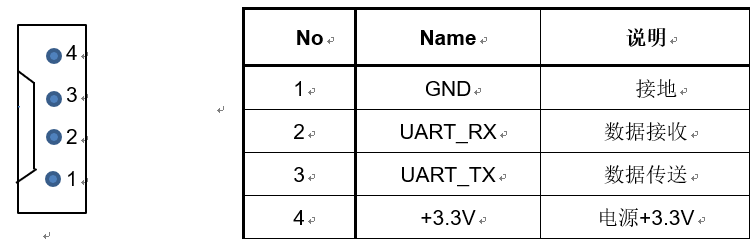

UART接口：
